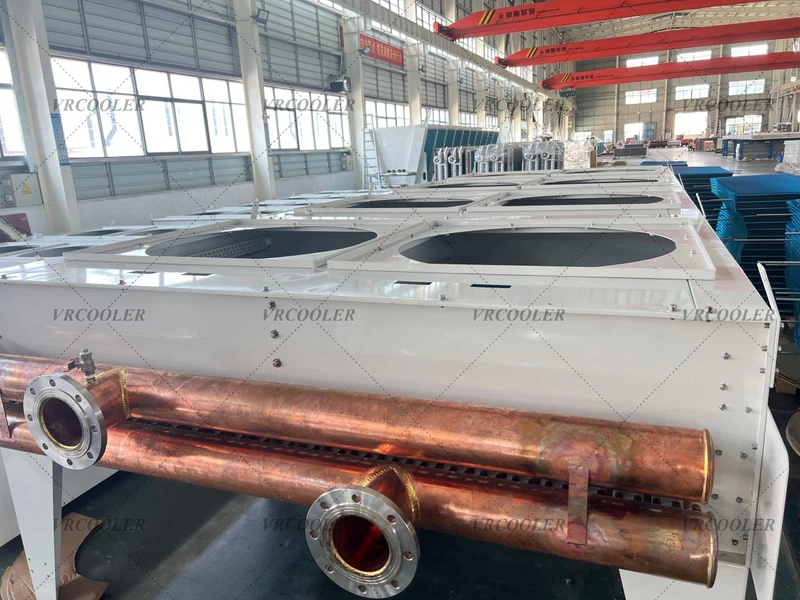

Caterpillar TCG 2020 V12 biogāzes ģeneratora gaisa dzesētāja siltummainis
Pamata pozicionēšana: "Temperatūras pārvaldnieks" biogāzes elektroenerģijas ražošanas operācijās
Caterpillar TCG 2020 V12 biogāzes ģenerators galvenokārt izmanto biogāzi, kas iegūta no lauksaimniecības atkritumiem, rūpnieciskajiem organiskajiem notekūdeņiem un mājlopu un mājputnu audzēšanas atkritumiem, lai panāktu enerģijas pārstrādi un zemas oglekļa emisijas. Iekārtas darbības laikā augstas-temperatūras dūmgāzes, ko rada biogāzes sadegšana, siltums, ko rada dzinēja darbība, un augstas -temperatūras gaiss pēc spiediena, ja tas netiek savlaicīgi efektīvi izkliedēts, izraisīs pārāk augstu ierīces iekšējo temperatūru, kā rezultātā paātrinās komponentu nodilums, samazinās elektroenerģijas ražošanas darbības traucējumi un izslēgsies darbības traucējumi.
Gaisa dzesētāja siltummaiņa pamatfunkcija ir efektīvi izkliedēt iekārtas darbības laikā radušos lieko siltumu ārējā gaisā, uzturot dzinēja ieplūdes gaisa temperatūru un motora korpusa temperatūru saprātīgā darbības diapazonā (parasti 80-95 grādi), nodrošinot, ka galvenās sastāvdaļas, piemēram, dzinēja cilindri, virzuļi un turbokompresori, ir optimālā darba stāvoklī. Atšķirībā no parasto ģeneratoru dzesēšanas sistēmas, šis siltummainis ir īpaši izstrādāts biogāzes elektroenerģijas ražošanas raksturlielumiem, piemēram, "sarežģīts degvielas sastāvs, lielas darbības apstākļu svārstības un ilgs nepārtrauktas darbības laiks". Tam ir tādas priekšrocības kā izturība pret koroziju, izturība pret mērogu un stabila siltuma apmaiņas efektivitāte, un tā ir viena no galvenajām garantijām Caterpillar TCG 2020 V12 biogāzes ģeneratora ilgstošai stabilai darbībai.
Struktūra un princips: precīza pielāgošana, efektīva siltuma apmaiņa — galvenā loģika
Caterpillar TCG 2020 V12 biogāzes ģeneratora gaisa dzesētāja siltummainis izmanto gaiss{2}}gaiss pēcdzesētāja dizainu. Visa iekārta sastāv no galvenajām sastāvdaļām, piemēram, siltuma apmaiņas kodola, apvalka, ieplūdes un izplūdes gaisa saskarnēm un siltuma izkliedes ribām. Tas stingri ievēro Caterpillar oriģinālo iekārtu ražošanas standartus. Daži saderīgi modeļi, piemēram, 12453447/12454130 (cilindra A pusē) un 12453449/12454128 (cilindra B pusē), var precīzi atbilst iekārtas uzstādīšanas izmēriem un darbības parametriem, nodrošinot netraucētu uzstādīšanu.
Tās darbības princips ir balstīts uz siltuma vadīšanas un konvekcijas siltuma pārneses fizikālajiem pamatlikumiem. Tās efektivitātes pamatā ir augstas -efektivitātes dzesēšanas panākšana, izmantojot slēgta cikla "siltuma pārneses - siltuma izkliedi": iekārtas darbības laikā siltummaiņa kodolā ieplūst saspiests augstas -temperatūras gaiss (sasniedzot 150-200 grādus). Kodolā ir izmantota daudzu{10}}kanālu cauruļveida struktūra, kas ir blīvi pildīta ar siltuma apmaiņas caurulēm ar izcilu siltumvadītspēju, un to ieskauj blīvi ieliktas siltuma izkliedes spuras, ievērojami palielinot siltuma pārneses laukumu. Vienlaikus āra aukstais gaiss, ko darbina ventilators, strauji plūst pa siltuma izkliedes spuru virsmu, radot piespiedu konvekciju. Siltums no augstas{11}}temperatūras gaisa tiek novadīts caur siltuma apmaiņas caurules sienām uz spurām, un pēc tam aukstais gaiss to aizved, galu galā atdzesējot augstas temperatūras gaisu līdz ieplūdes temperatūrai, kas nepieciešama iekārtai, pirms tas tiek atkārtoti ievadīts dzinēja sadegšanas kamerā sadegšanai, pabeidzot vienu siltuma apmaiņas ciklu.
Materiāla izvēles ziņā siltummaiņa caurules ir izgatavotas no korozijizturīga- un termiski vadoša nerūsējošā tērauda vai vara-niķeļa sakausējuma, savukārt spuras ir izgatavotas no augstas-izturības alumīnija sakausējuma. Tas nodrošina efektīvu siltuma pārnesi un iztur korozīvo gāzu nelielu daudzumu eroziju, kas var rasties pēc biogāzes sadegšanas, tādējādi pagarinot komponentu kalpošanas laiku. Korpusam ir noslēgts dizains, lai efektīvi novērstu putekļu un piemaisījumu iekļūšanu kodolā, izvairītos no siltuma apmaiņas kanālu aizsērēšanas un nodrošinātu ilgtermiņa stabilu siltumapmaiņas efektivitāti{5}}. Tas lielā mērā atbilst Caterpillar dzinēja radiatoru dizaina koncepcijai, kas "panāk siltuma pārnesi caur cauruļu saišķiem un ribām un maksimāli palielina gaisa plūsmas siltuma izkliedi, izmantojot priekšējo{7}}instalāciju."
Regulārā apkope un traucējummeklēšana:
Dzīves ilguma pagarināšana un nepārtrauktas darbības nodrošināšana Gaisa dzesētāju siltummaiņu stabila darbība ir atkarīga no zinātniskas ikdienas apkopes un savlaicīgas problēmu novēršanas. Ņemot vērā biogāzes elektroenerģijas ražošanas darbības raksturlielumus un atsaucoties uz rūpniecisko siltummaiņu apkopes un remonta specifikācijām, ir ieteicams ievērot šādus apkopes principus un problēmu novēršanas metodes, lai nodrošinātu siltummaiņa ilgstošu un efektīvu darbību.
Attiecībā uz kārtējo apkopi, pirmkārt, izveidojiet regulāru pārbaudes sistēmu, koncentrējoties uz siltummaiņa ieplūdes un izplūdes temperatūras un spiediena atšķirību uzraudzību. Ja tiek konstatēta nenormāla temperatūras paaugstināšanās vai spiediena atšķirības, kas pārsniedz nominālo diapazonu, nekavējoties jānoskaidro iemesls. Otrkārt, regulāri notīriet putekļus un gružus no siltuma izkliedēšanas ribām, izmantojot augsta-spiediena gaisa pūšanu vai zema-spiediena ūdens skalošanu, lai novērstu spuru aizsprostojumu un nodrošinātu efektīvu siltuma izkliedi. Jāraugās, lai tīrīšanas laikā nesabojātu spuras. Treškārt, regulāri pārbaudiet siltummaiņa blīves un saskarnes savienojumus. Ja tiek konstatētas noplūdes vai novecojušas blīves, nekavējoties nomainiet blīves vai pievelciet skrūves, lai novērstu aukstā gaisa noplūdi un samazinātu siltuma apmaiņas efektivitāti. Visbeidzot, atkarībā no darbības laika un vides raksturlielumiem, periodiski veiciet siltuma apmaiņas serdes ķīmisko vai fizisku tīrīšanu, lai novērstu katlakmens uzkrāšanos un atjaunotu siltuma apmaiņas veiktspēju.
Bieži sastopamie defekti un to risinājumi galvenokārt ir šādi: Pirmkārt, samazināta siltuma apmaiņas efektivitāte, ko bieži izraisa spuru aizsprostojums, katlakmens uzkrāšanās caurulēs vai siltuma apmaiņas cauruļu korozija. To var atrisināt, notīrot spuras, iztīrot serdi vai nomainot sarūsējušās siltuma apmaiņas caurules. Otrkārt, siltummaiņa noplūde, ko var izraisīt novecojušas blīves, vaļīgi savienojumi vai siltuma apmaiņas cauruļu perforācija. Tas prasa nomainīt blīves un pievilkt savienojumus. Ja siltuma apmaiņas caurules ir perforētas, serde ir jānomaina vai noplūdes caurules jāaizbāž. Treškārt, neparasta darbības vibrācija, ko bieži izraisa vibrācija, ko pārraida no ārējiem cauruļvadiem, vai ventilatora nelīdzsvarotība. To var atrisināt, pastiprinot cauruļvadus un pielāgojot ventilatora līdzsvaru. Ceturtkārt, pārmērīga spiediena starpība, galvenokārt plūsmas kanālu bloķēšanas dēļ. Tam nepieciešama savlaicīga serdes tīrīšana un gružu noņemšana.
Nozares vērtība: zemu{0}}oglekļa ciklu atbalsts un Caterpillar kvalitātes demonstrēšana
Līdz ar "dubulto{0}}oglekļa" mērķu sasniegšanu biogāzes elektroenerģijas ražošana kā tīras un atjaunojamās enerģijas izmantošanas metode tiek arvien plašāk izmantota lauksaimniecībā, rūpniecībā un vides aizsardzībā. Caterpillar TCG 2020 V12 biogāzes ģeneratora gaisa dzesētāja siltummainis kā iekārtas galvenā sastāvdaļa nodrošina ne tikai stabilu un efektīvu ģeneratora darbību, bet arī veicina efektīvu biogāzes enerģijas pārveidi, veicinot enerģijas pārstrādi.
Salīdzinot ar parastajiem siltummaiņiem, šis produkts, kas paļaujas uz Caterpillar stingro kvalitātes kontroli, izceļas ar izturību pret koroziju, izturību pret mērogošanu un stabilitāti. Tas var pielāgoties sarežģītajiem biogāzes elektroenerģijas ražošanas darbības apstākļiem, samazinot iekārtu dīkstāves skaitu darbības traucējumu dēļ, samazinot uzturēšanas izmaksas un radot lietotājiem lielākus ekonomiskos ieguvumus. Vienlaikus tā augstās -efektivitātes siltumapmaiņas veiktspēja palīdz uzlabot iekārtas elektroenerģijas ražošanas efektivitāti, samazināt degvielas patēriņu, vēl vairāk samazināt oglekļa emisijas un palīdzēt lietotājiem sasniegt savus attīstības mērķus “enerģijas taupīšanas, vides aizsardzības un zema oglekļa satura” jomā.
Kā Caterpillar TCG 2020 V12 biogāzes ģeneratora "siltuma izkliedes kodols", gaisa dzesētāja siltummaiņa kvalitāte tieši ietekmē iekārtas darbības efektivitāti un kalpošanas laiku. Nākotnē, nepārtraukti pilnveidojot biogāzes elektroenerģijas ražošanas tehnoloģiju, šim siltummaiņam tiks veikta nepārtraukta konstrukcijas optimizācija, integrējot progresīvākas siltuma apmaiņas tehnoloģijas un videi draudzīgus materiālus, lai vēl vairāk uzlabotu siltuma apmaiņas efektivitāti, samazinātu enerģijas patēriņu, nodrošinātu uzticamāku garantiju tīrai elektroenerģijas ražošanai un veicinātu globālās enerģijas struktūras transformāciju un zemu{3}}oglekļa emisiju attīstību.
